Rozsdamentes acél rögzítőelemek útmutatója: Hatlapfejű csavarok, anyák, csavarok és lapos alátétek magyarázata

Mik azok Rozsdamentes acél kötőelemek és Miért számítanak?

A rozsdamentes acél kötőelemek olyan mechanikai alkatrészek, amelyek két vagy több alkatrész összekapcsolására, rögzítésére vagy elhelyezésére szolgálnak. Az összetételük különbözteti meg őket a szabványos szénacél kötőelemektől – legalább 10,5% krómot tartalmaznak, amely reakcióba lép az oxigénnel, és passzív oxidréteget képez a felületen. Ez a láthatatlan fólia folyamatosan önjavítódik, így a rozsdamentes acél kötőelemek rendkívül ellenállóak a rozsdával, korrózióval és szennyeződésekkel szemben a környezetek széles körében. Akár tengeri építkezésben, élelmiszer-feldolgozásban, vegyi üzemben, kültéri építészetben vagy mindennapi háztartási alkalmazásokban dolgozik, a rozsdamentes acél kötőelemek olyan hosszú távú megbízhatóságot biztosítanak, amelyhez más anyagok egyszerűen nem férnek hozzá.

A rozsdamentes acél kötőelemek leggyakrabban használt minősége a 304 és a 316. A 304-es minőség általános célú felhasználásra alkalmas, beleértve a beltéri építkezéseket, a gépeket és a könnyű kültéri felhasználást. A 316-os fokozat molibdént tartalmaz, amely növeli a kloridokkal és a sós vízzel szembeni ellenálló képességét, így a part menti, tengeri és vegyi környezetek kedvelt választása. Ezen fokozatok megértése segít kiválasztani a megfelelő rögzítőelemet a megfelelő munkához – ez a döntés közvetlenül befolyásolja az összeszerelés élettartamát és biztonságát.

Rozsdamentes acél hatlapfejű csavarok : Struktúra, Szabványok és Kiválasztás

A rozsdamentes acél hatlapfejű csavarok, amelyeket általában hatlapfejű csavaroknak neveznek, az egyik legszélesebb körben használt rögzítőelemek mind ipari, mind építőipari környezetben. Hatoldalas fejjel rendelkeznek, amely lehetővé teszi a könnyű meghúzást villáskulccsal vagy aljzattal, teljesen vagy részben menetes szárral, valamint anyával vagy menetes furattal történő használatra tervezték. A hatszögletű fej nagy felfekvési felületet biztosít, és jelentős nyomatékot tesz lehetővé a rögzítőfej sérülése nélkül, ezért a nagy szilárdságú szerkezeti csatlakozásokhoz a hatlapfejű csavarokat választják.

Ezeket a csavarokat olyan nemzetközi szabványok szerint gyártják, mint az ISO 4014 (részmenetes), ISO 4017 (teljes menetes), DIN 931 és DIN 933. Észak-Amerikában az ASME B18.2.1 a hüvelykes sorozatú hatlapfejű csavarokat szabályozza. A rozsdamentes acél hatlapfejű csavarok kiválasztásakor figyelembe kell venni a menet típusát (metrikus vagy angolszász), az átmérőt, a menetemelkedést és a hosszt. A túl rövid csavar nem rögzít elegendő menetet a biztonságos csatlakozáshoz; a túl hosszú nem biztonságosan kinyúlhat, vagy megzavarhatja a szomszédos alkatrészeket.

A rozsdamentes acél hatlapfejű csavarok általános alkalmazásai

• Szerkezeti acél csatlakozások hidakban és időjárásnak kitett épületekben
• Tengeri fedélzeti szerelvények, csónaképítés és dokképítés
• Egészségügyi feltételeket igénylő élelmiszer- és italfeldolgozó berendezések
• Vegyi üzem csővezetékei és nyomástartó edényei
• HVAC rendszerek és kültéri mechanikus burkolatok

Rozsdamentes acél hatlapú anyák és szabványos anyák: különbségek és felhasználás

A rozsdamentes acél hatlapú anyák a hatlapfejű csavarok szabványos megfelelői. Belső menettel és hatoldalú külsővel rendelkeznek, amely lehetővé teszi a csavarkulccsal való meghúzást. A teljes magasságú (standard) és vékony/lekvár változatban kapható hatlapú anyák az ISO 4032, ISO 4033, DIN 934 és más egyenértékű szabványok szerint készülnek. Ha rozsdamentes acél hatlapfejű csavarral párosítják, teljes, korrózióálló csavarkötést hoznak létre, amely megfelel a nehéz körülményeknek.

A hagyományos hatlapú anyákon túl a rozsdamentes acél anyák számos speciális formában kaphatók, mindegyiket speciális teljesítményigényekre tervezték. A nylon betétes ellenanyák (ISO 7042-nek megfelelő) nylon gallérral ellenállnak a vibráció által kiváltott kilazulásnak – ez kritikus jellemző az autóipari és gépipari alkalmazásokban. A karimás anyák beépített alátétszerű karimát tartalmaznak, amely szélesebb területen osztja el a terhelést, csökkentve a külön alátét szükségességét. A kupakanyák (makkanyák) fedik a szabadon lévő csavarvégeket esztétikai okokból és a menetkárosodás elkerülése érdekében. A használandó anyatípus megértése ugyanolyan fontos, mint a megfelelő csavar kiválasztása.

Rozsdamentes acél anyák típusai egy pillantásra

Rozsdamentes acél csavarok: a megfelelő fej és meghajtó típus kiválasztása

A rozsdamentes acél csavarok abban különböznek a csavaroktól, hogy általában úgy tervezték őket, hogy anya nélkül, közvetlenül egy anyagba csavarják be őket. Fejstílusok és hajtástípusok óriási választékában állnak rendelkezésre, amelyek mindegyike egyedi előnyöket kínál az alkalmazástól függően. A rozsdamentes acél csavarok kiválasztásakor a legfontosabb döntés a fej stílusának és a meghajtás típusának a telepítési környezethez, a terhelési követelményekhez és a kívánt megjelenéshez való igazítása.

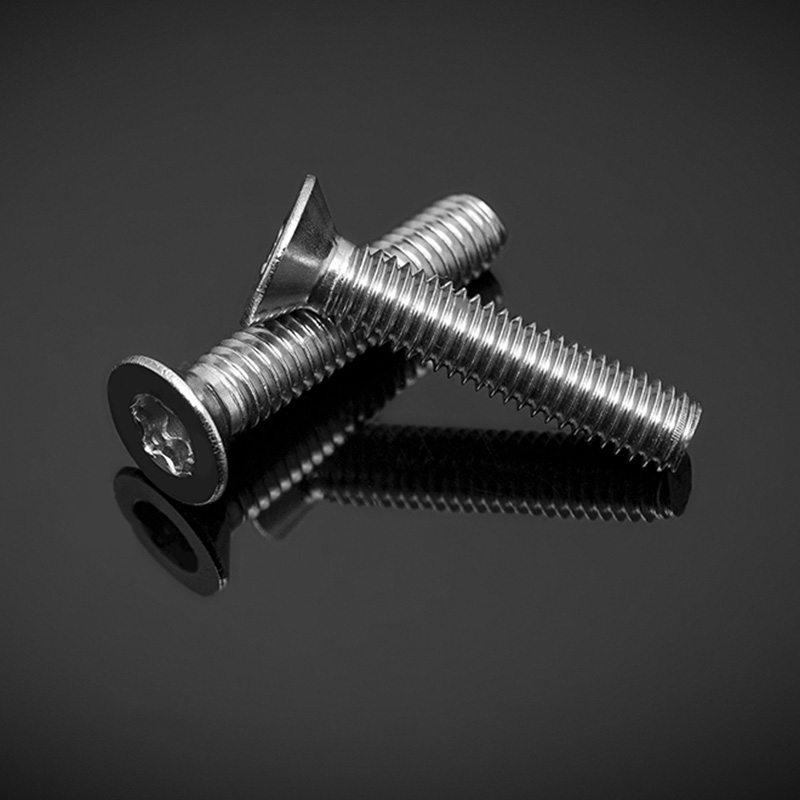

A tányérfejű csavarok alacsony profilú lekerekített tetejűek, széles felfekvési felülettel, így általános szerelési munkákhoz is alkalmasak. A süllyesztett (lapos fejű) csavarok egy síkban helyezkednek el az anyag felületével – elengedhetetlen olyan alkalmazásokhoz, ahol a kiálló fejek biztonsági kockázatot jelentenek, vagy megzavarják a mozgó alkatrészeket. A rácsos fejű csavarok rendkívül széles, alacsony profilú fejjel rendelkeznek, vékony vagy puha anyagokhoz való használatra. Kültéri faipari alkalmazásoknál a tetők, burkolatok és kerítések rögzítésére általában önmetsző, rozsdamentes acél csavarokat használnak ütőfejjel, mivel feszesre húzzák a felületi anyagot anélkül, hogy megrepednének.

Meghajtótípusok és használatuk ideje

• Phillips (PH): A világon a leggyakoribb meghajtó típus. Könnyen használható elektromos kéziszerszámokkal, de hajlamos a kicsúszásra (elcsúszásra) nagy nyomaték hatására.
• Rés: Egyszerű, egynyílásos kialakítás. Kis nyomatékú, precíziós alkalmazásoknál és régebbi gépek karbantartásánál preferált.
• Torx (TX / csillag): Hatpontos csillaghajtás kiváló nyomatékátvitellel és minimális bütykös kihúzással. Ideális nagy szilárdságú vagy ismételt összeszereléshez/szétszereléshez.
• Pozidriv (PZ): A továbbfejlesztett Phillips-kialakítás jobb rögzítést kínál. Szabvány az európai építőiparban és asztalosiparban.
• Hatlapfejű foglalat (imbusz): Belső hatlapú meghajtó imbuszkulcsokhoz vagy hatlapfejű bitekhez. Gyakori a gépekben, bútorokban és rejtett rögzítési alkalmazásokban.

Egy fontos megjegyzés a rozsdamentes acél csavarok használatakor: az epedés valós kockázatot jelent. A meghúzás során keletkező súrlódás és hő hatására a rozsdamentes acél csavar és anya menetei összeakadnak, ami szinte lehetetlenné teszi a szétszerelést a rögzítőelem eltörése nélkül. A foltosodás elkerülése érdekében mindig alkalmazzon beragadásgátló kenőanyagot, vagy használjon különböző rozsdamentes acélminőségű kötőelemeket (pl. 316-os csavart 304-es anyával). A meghúzási sebesség csökkentése jelentősen csökkenti az epés kockázatát is.

Rozsdamentes acél lapos alátétek: terheléselosztás és felületvédelem

A rozsdamentes acél lapos alátét egy vékony, korong alakú lemez, amelynek központi furata van úgy, hogy a csavar vagy csavarszár fölé illeszkedjen. Nemha kisebb kiegészítőnek tűnhet, szerepe a rögzített kötésben funkcionálisan jelentős. A lapos alátétek nagyobb felületen osztják el az anya vagy csavarfej szorítóterhelését, ami megakadályozza, hogy a rögzítőelem áthúzódjon a puhább anyagokon, és csökkenti a befogott rész felületi sérülését. Ez különösen fontos fába, műanyagba, alumíniumba vagy más, a rozsdamentes acélnál puhább anyagba történő rögzítéskor.

A rozsdamentes acél lapos alátétek védik az összeillesztett anyag felületi minőségét is. Ha egy anya vagy csavarfej közvetlenül egy festett vagy polírozott felületen forog, az karcolást és kiválást okoz. A rögzítőfej és a felület közötti lapos alátét kiküszöböli ezt a sérülést. Az elektromos alkalmazásokban az alátét szigetelő résként is szolgál, ha alatta nejlon vagy gumi alátétekkel használják. A szabványos rozsdamentes lapos alátéteket a DIN 125A, ISO 7089 és ISO 7090 szabvány szerint gyártják (letöréssel), méretük M2-től M64-ig terjed metrikus és egyenértékű angolszász méretben.

Mikor használjunk lapos alátéteket

• Csavarfejek és anyák alatt, ha fába, kompozitba vagy lágy fémbe rögzíti
• Túlméretes vagy hornyolt furatokon, ahol a csavarfej egyébként áthaladna
• Polírozott vagy festett felületek védelmére a meghúzás közbeni érintkezési sérülésektől
• Rugós (záró) alátétekkel kombinálva, hogy sík ülőfelületet biztosítson a zár alátétnek
• Karimás csőcsatlakozásokban, hogy egyenletes tömítést hozzon létre a karima felületén

A rozsdamentes acél rögzítőelemek összeillesztése a teljes összeszereléshez

Az egyes rögzítőelemek kiválasztása csak a feladat fele – a teljes, megbízható kötésbe való helyes összeszerelésükhöz a csavarok, anyák minősége, alátétméretek és felület-előkészítés szükséges. Ezen elemek bármelyikének eltérése kötés meghibásodásához, korrózióhoz vagy karbantartási nehézségekhez vezethet. A következő gyakorlati útmutatások segítenek abban, hogy a rozsdamentes acél rögzítőelemek a tervezettnek megfelelően működjenek élettartamuk során.

Először is, egyeztesse meg az összes alkatrész minőségét. Ha 316-os rozsdamentes acél hatlapfejű csavart használ, használjon 316-os rozsdamentes acél anyákat és alátéteket. A minőségek keverése nem feltétlenül okoz azonnali meghibásodást, de galvanikus potenciálkülönbséget vagy inkonzisztens korrózióállóságot hozhat létre, amely idővel gyengíti a kötést. Másodszor, ellenőrizze a menetkompatibilitást: mind a csavarnak, mind az anyának ugyanazt a menetszabványt (metrikus vagy UNC/UNF angolszász) és azonos menetemelkedést kell használnia. Az 1,5 mm-es osztású metrikus M10-es csavarhoz ugyanolyan specifikációjú anyára van szükség – a nem megfelelő anyával végzett keresztmenet mindkét alkatrészt tönkreteszi.

Harmadszor, méretezze meg megfelelően a lapos alátétet. Az alátét belső átmérőjének éppen elég nagynak kell lennie ahhoz, hogy túlzott holtjáték nélkül áthaladjon a csavarszáron, míg a külső átmérőnek meg kell felelnie az elosztott terhelésnek. A szabványos DIN 125 alátétek megfelelőek a legtöbb alkalmazáshoz, de a nagy teherbírású vagy szerkezeti alkalmazásokhoz nagy sorozatú alátétekre lehet szükség, amelyeknek lényegesen nagyobb külső átmérője van. Végül mindig kalibrált nyomatékkulccsal alkalmazza a megfelelő nyomatékot – a rozsdamentes acél kötőelemek túlhúzása elkapkodhat és a menet lecsupaszodik, míg az alulfeszítés meglazulást okoz vibráció vagy dinamikus terhelés hatására.

Rozsdamentes acél kötőelem-minőségek összehasonlítva: 304 vs 316 vs A2 vs A4

A rozsdamentes acél kötőelemek osztályozása zavaró lehet, különösen azért, mert ugyanazt az anyagot a különböző szabványok különböző neveken emlegetik. Az ISO 3506 szabvány a rozsdamentes acél kötőelemeket A2 (304-nek megfelelő) és A4 (316-nak megfelelő) osztályba sorolja, az 50-es, 70-es és 80-as tulajdonságosztály pedig a szakítószilárdsági szinteket jelzi. Az amerikai szabványok általában közvetlenül az AISI ötvözetminőségekre vonatkoznak (304, 316). Ezen egyenértékűségek megértése megakadályozza a költséges specifikációs hibákat.

A legtöbb kereskedelmi építési és általános mérnöki alkalmazáshoz az A2-70 (304) kötőelemek kiváló egyensúlyt biztosítanak a korrózióállóság, a szilárdság és a költséghatékonyság között. Sós víznek, savas vegyszereknek vagy klóros víznek kitett környezetben – például uszoda környezetében, tengeri platformokon vagy gyógyszergyárakban – mindig meg kell adni az A4-70 vagy A4-80 (316) jelölést. Az A2-es kötőelemek erős kloridos környezetben történő használata lyukkorrózióhoz és a kötés esetleges meghibásodásához vezet, függetlenül attól, hogy az alkatrészek milyen jól vannak összeszerelve.

Rozsdamentes acél kötőelemek karbantartása és ellenőrzése

A rozsdamentes acél kötőelemek egyik előnye alacsony karbantartási igényük a bevonatos vagy festett szénacél alternatívákhoz képest. Az „alacsony karbantartás” azonban nem azt jelenti, hogy „nulla karbantartás”. Az időszakos ellenőrzés alapvető fontosságú, különösen szerkezeti, biztonsági szempontból kritikus vagy nagy vibrációjú alkalmazásoknál. Szemrevételezéssel meg kell keresni a felületi rozsda jeleit (ami a közeli szénacél szerszámok vagy a felületbe beágyazott részecskék által okozott szennyeződésre utalhat), a réskorróziót a szoros illesztéseknél, valamint a csavarfej vagy anya alatt látható repedéseket vagy deformációkat.

Ha rozsdafoltok jelennek meg az egyébként szilárd rozsdamentes acél rögzítőelemen, annak oka gyakran a szénacél szerszámok szabad vasszennyeződése, csiszolópor vagy szénacél felületekkel való érintkezés. Ez passziválással orvosolható – citrom- vagy salétromsavoldattal történő tisztítás, amely eltávolítja a vasszennyeződést és helyreállítja a védő oxidréteget. Az időnként szétszerelt szerelvények esetében mindig gondosan ellenőrizze, hogy a menetek nem sérültek-e meg újra összeszerelés előtt, és cserélje ki azokat a rögzítőket, amelyeken deformálódott vagy beszorult menetek láthatók. A kötőelemek újrafelhasználása drámaian megnöveli az üzem közbeni meghibásodások és a menetcsupaszodás kockázatát.

A rázkódásnak kitett alkalmazásoknál a kezdeti szervizelési időszak után javasolt a nyomaték ellenőrzése, mivel a korai szervizelés során a rozsdamentes acél kötőelemek enyhe ellazulást (beágyazódást) tapasztalhatnak a csatlakozási felületen. A 24–48 üzemóra után a megadott értékre történő újbóli meghúzás biztosítja a csatlakozás megfelelő rögzítését. Állandó telepítéseknél, amelyeket nem rendszeresen ellenőriznek, fontolja meg a rozsdamentes acélhoz minősített menetrögzítő keverékek használatát, vagy fektessen be mechanikus reteszelő funkciókba, mint például az uralkodó nyomatékú anyák a szorítóterhelés hosszú távú fenntartása érdekében.
